GRANDE MESURE
Cordameter

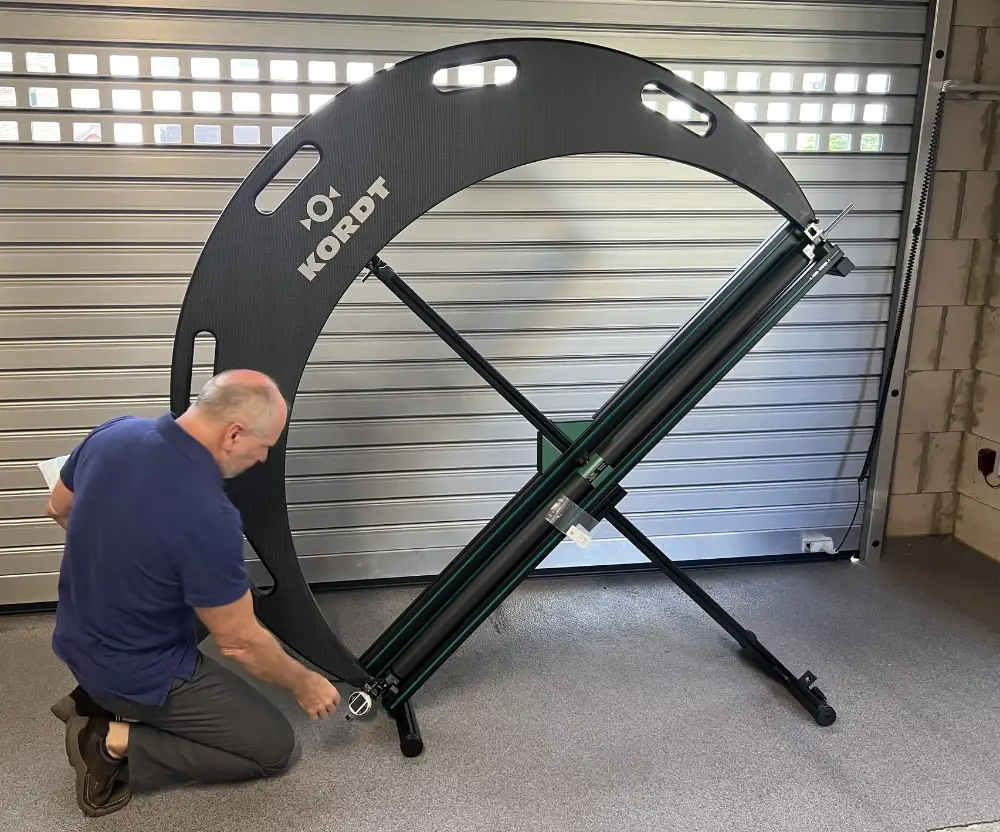

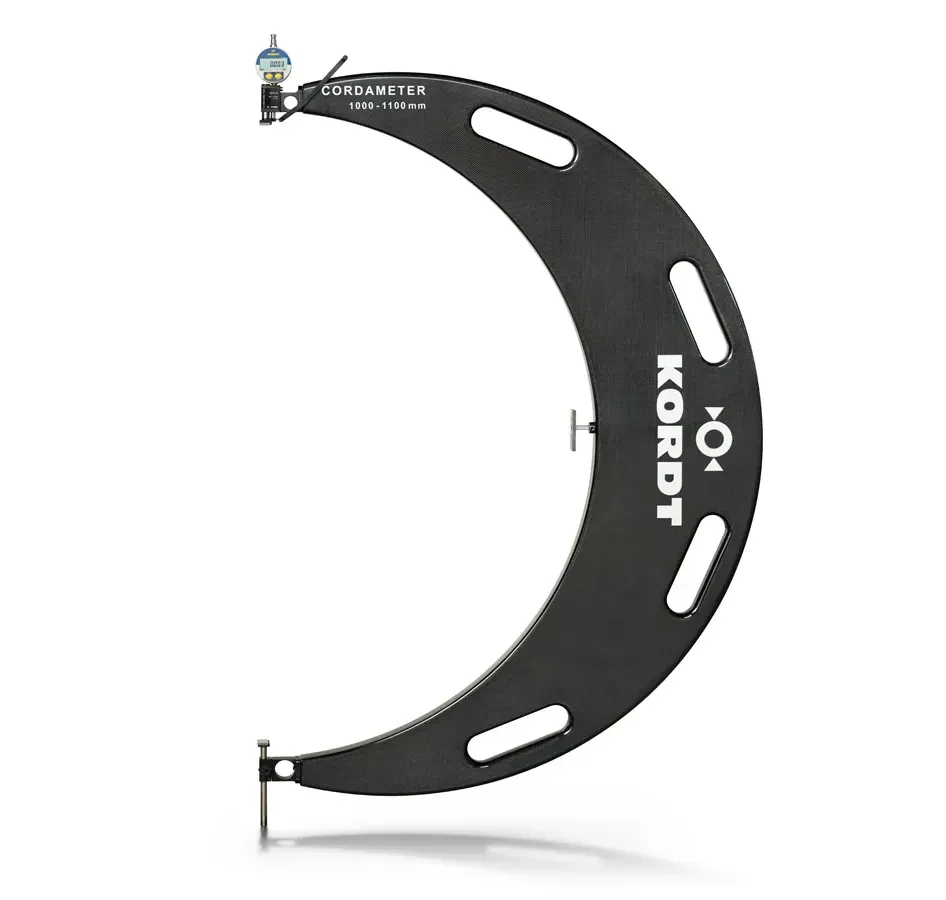

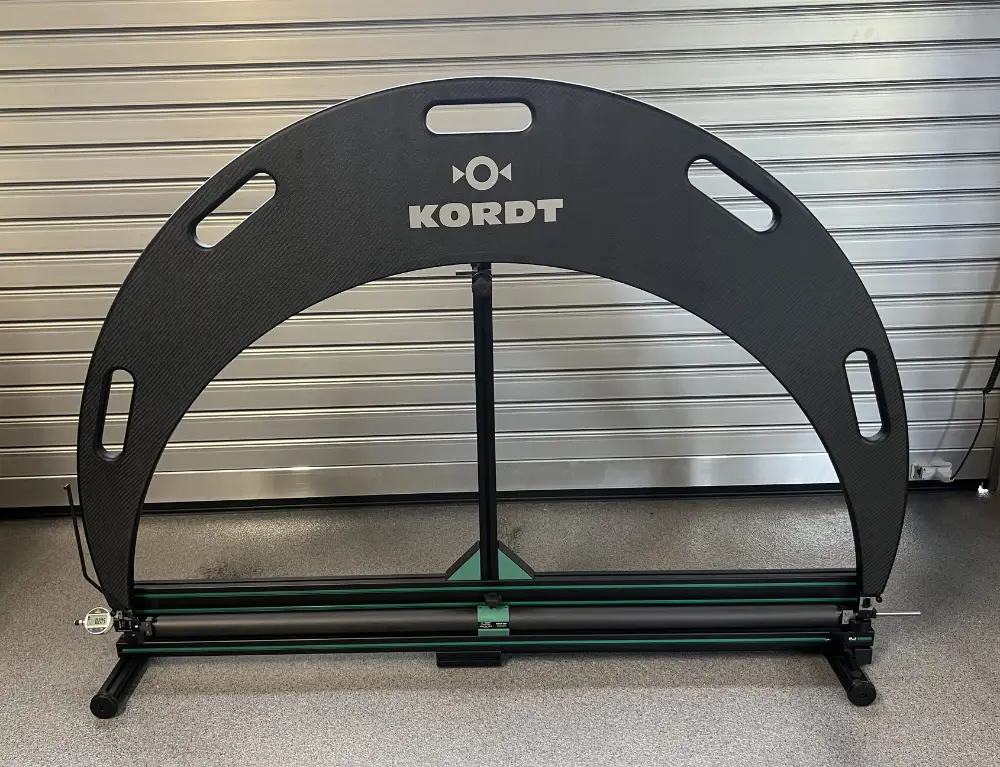

Le calibre à mâchoires CORDAMETER 4620 est un instrument de haute précision, équipé de faces de mesure planes et parfaitement parallèles pour garantir des résultats fiables.
Le modèle CORDAMETER 4630 se distingue par ses larges surfaces de mesure en carbure, également planes et parallèles. Il offre une capacité de mesure jusqu’à 50 mm avec une course de 10 mm. Ce déplacement permet de mesurer plusieurs diamètres avec un seul réglage et étalonnage, tout en assurant une protection renforcée des pièces sensibles grâce à sa grande levée. Les surfaces de mesure, plus larges que le cadre, facilitent également le contrôle de collerettes de centrage étroites.
Enfin, la version CORDAMETER 4630 CFK, avec son cadre en fibre de carbone, combine légèreté et robustesse. Son poids réduit permet une utilisation aisée directement en machine par une seule personne, tandis que la stabilité dimensionnelle du matériau, même en cas de variation thermique, garantit une précision optimale.
Varicord Cordipar

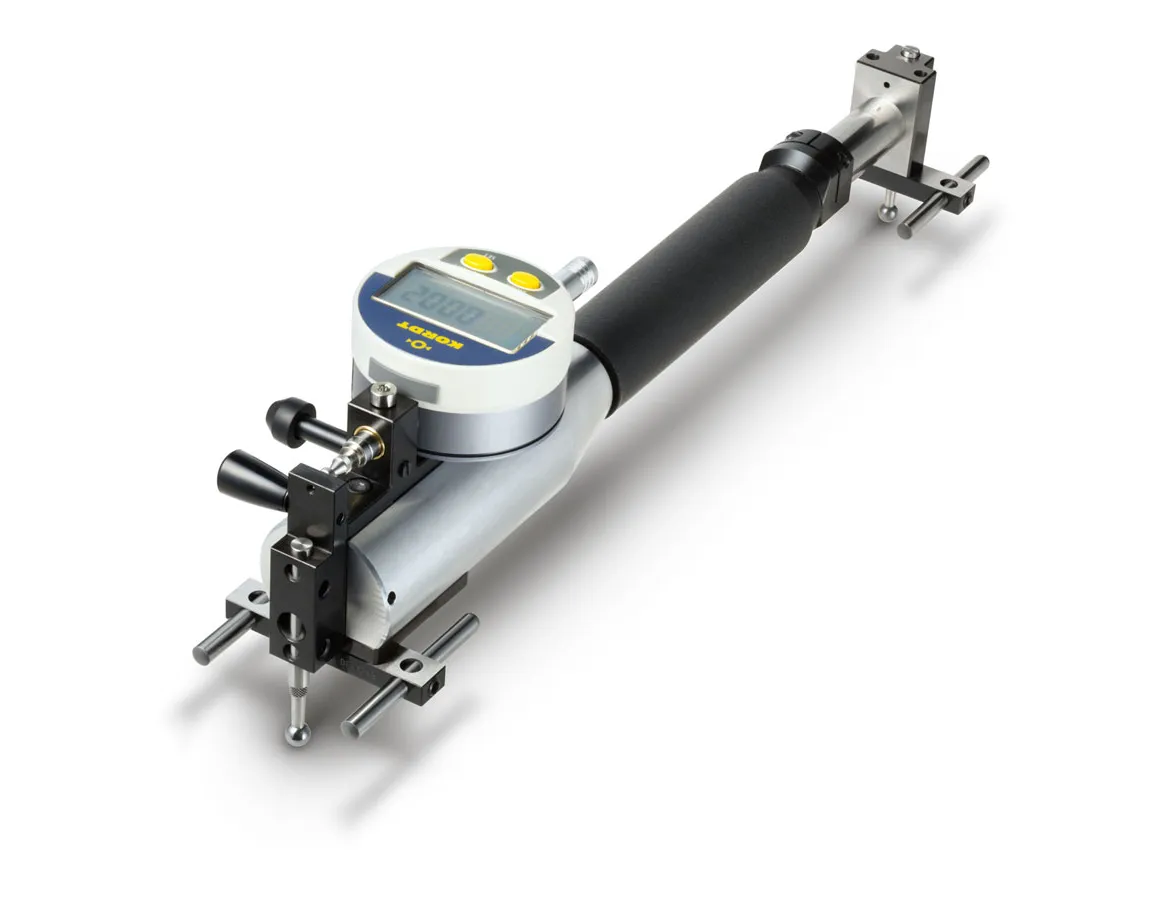

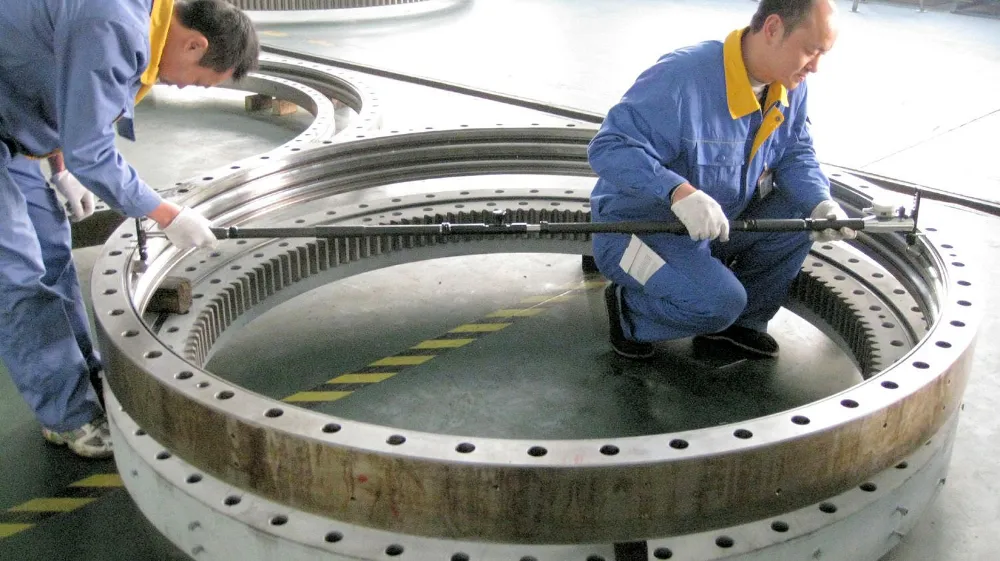

VARICORD permet la mesure aussi bien des dimensions intérieures qu’extérieures. Ses quatre modèles de base couvrent une plage de mesure allant d’environ 300 à 3000 mm, avec une course de réglage supplémentaire de 150 mm. Des éléments intermédiaires optionnels permettent d’élargir encore cette plage d’utilisation. Son passage de mesure de 10 mm facilite les opérations de mesure et de réglage. Grâce à sa conception modulaire, le VARICORD s’adapte à de nombreuses applications.

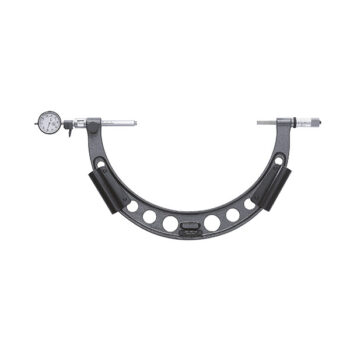

CORDIPAR 4675 est un appareil de haute précision au design ingénieux, permettant de passer facilement d’une mesure extérieure à une mesure intérieure grâce à un simple réglage. Il peut également réaliser des mesures différentielles (écart entre un diamètre extérieur et intérieur) ou encore déterminer des distances entre rainures. Avec les molettes filetées 5086, la mesure de filetages devient également possible.
Vérificateur universel Multimar

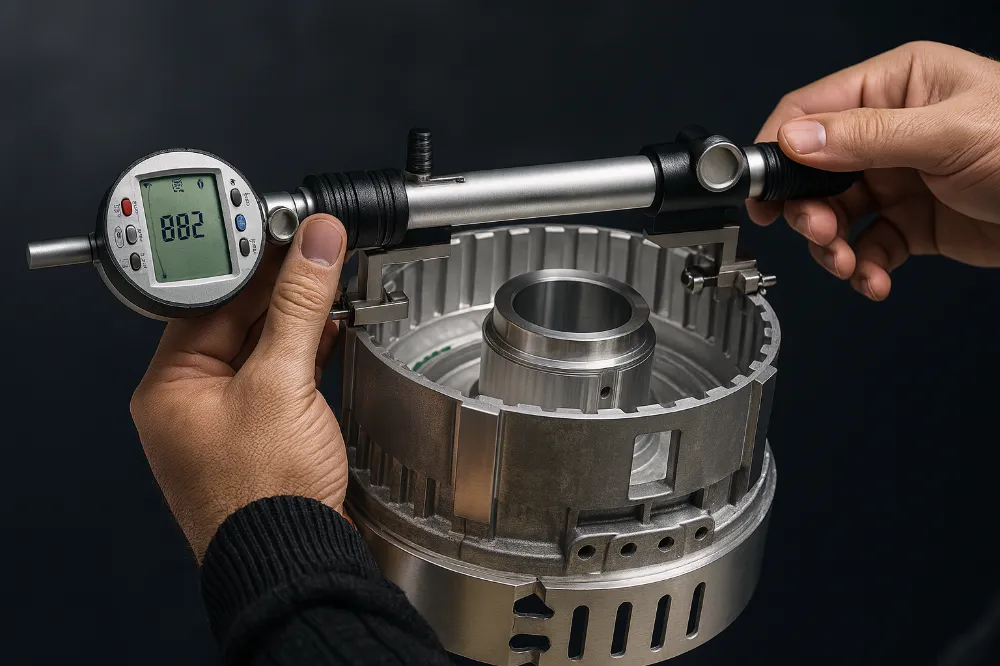

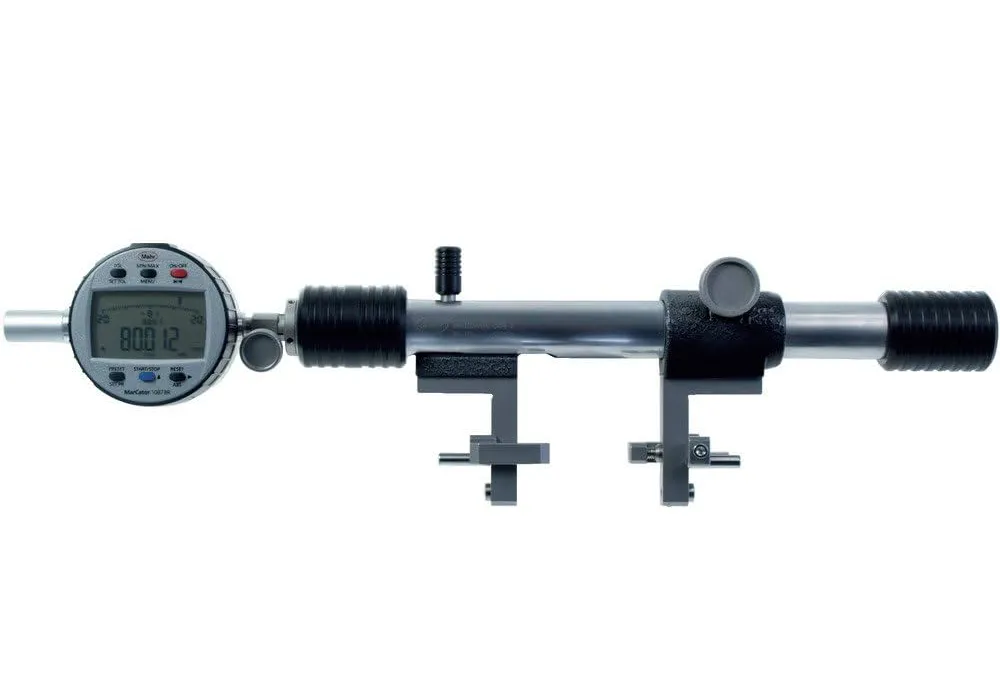

L’instrument se distingue par sa grande adaptabilité à chaque tâche de mesure, grâce à ses bras de mesure, touches de palpage et éléments de butée interchangeables (accessoires en option). Le support de bras de mesure intégré est monté sur un guidage à billes de haute précision, offrant un fonctionnement avec un jeu et un frottement réduits. Cette conception garantit une excellente sensibilité de mesure, une grande précision et une facilité de déplacement optimale.
Un élément de support anti-basculement assure la reproductibilité des mesures, tandis que la force de mesure reste constante grâce aux ressorts intégrés. La direction de cette force est réglable, permettant aussi bien les mesures intérieures qu’extérieures.
Le tube de guidage, d’une grande stabilité, est chromé dur et rectifié avec précision. À partir d’une étendue de mesure de 1000 à 1500 mm, une version allégée avec tube central en plastique renforcé de fibre de carbone est disponible. Enfin, le support de bras de mesure fixe peut être déplacé et verrouillé sur le tube de guidage, facilitant ainsi le réglage grossier de l’étendue de mesure.
Unimaster tesa

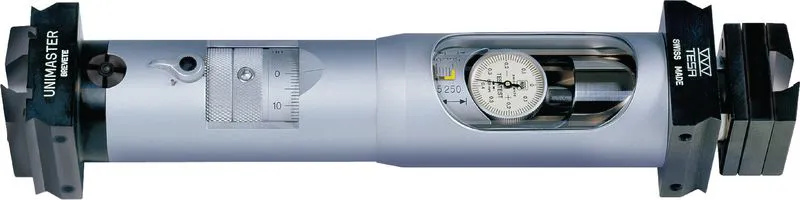

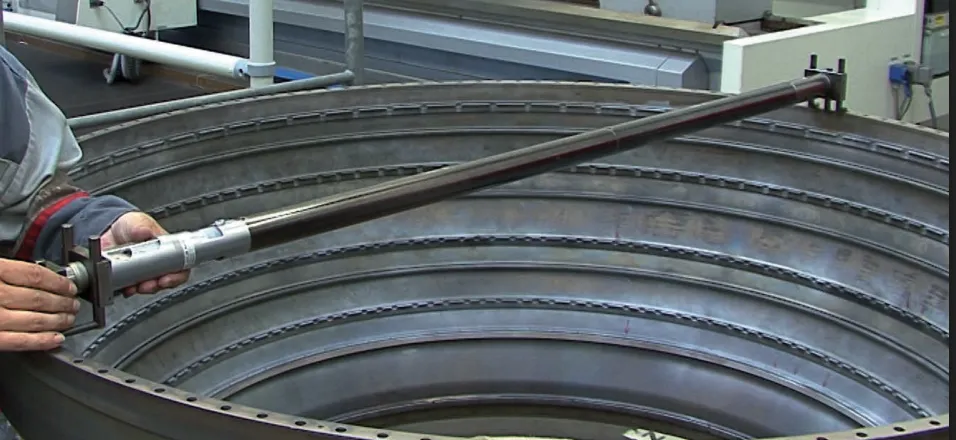

Le TESA UNIMASTER est un instrument de mesure universel conçu pour le contrôle précis de dimensions internes et externes de grandes pièces. Grâce à sa conception modulaire, il permet de mesurer une large plage de diamètres, allant de 250 mm jusqu’à 1 475 mm selon la configuration utilisée. Il s’appuie sur le principe du micromètre à deux points de contact et permet un changement rapide entre les mesures intérieures et extérieures à l’aide d’accessoires interchangeables.
Sa tête micrométrique, robuste et précise, offre une résolution de 0,01 mm et garantit une excellente reproductibilité grâce à une force de mesure constante, indépendante de l’utilisateur. Les extensions tubulaires en acier de haute qualité, combinées à des embouts en carbure de tungstène, assurent une rigidité optimale et une longue durée de vie de l’ensemble.
Micromètre HARTIG

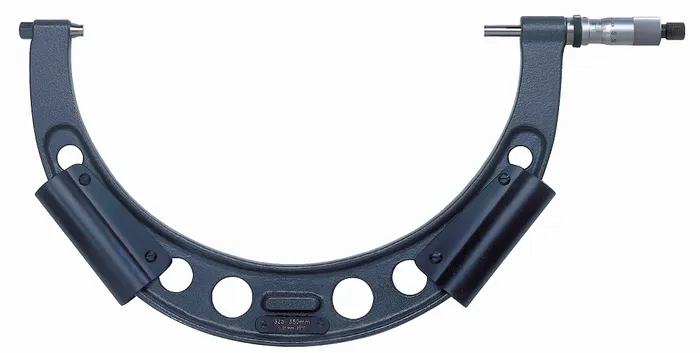

Les micromètres Hartig de grande dimension sont spécialement conçus pour répondre aux exigences de contrôle de pièces de grandes tailles, telles que les arbres, cylindres ou composants mécaniques volumineux. Grâce à leur conception robuste et leur grande ouverture de mesure, ils permettent des mesures précises et reproductibles sur des diamètres importants, tout en garantissant une excellente stabilité et une manipulation aisée.
Disponibles en plusieurs plages de mesure, ces micromètres intègrent des broches de contact en carbure, assurant une résistance optimale à l’usure. Leur cadre rigide – souvent en aluminium ou en fibre de carbone pour les modèles les plus avancés – réduit la dilatation thermique et limite la déformation pendant la mesure.

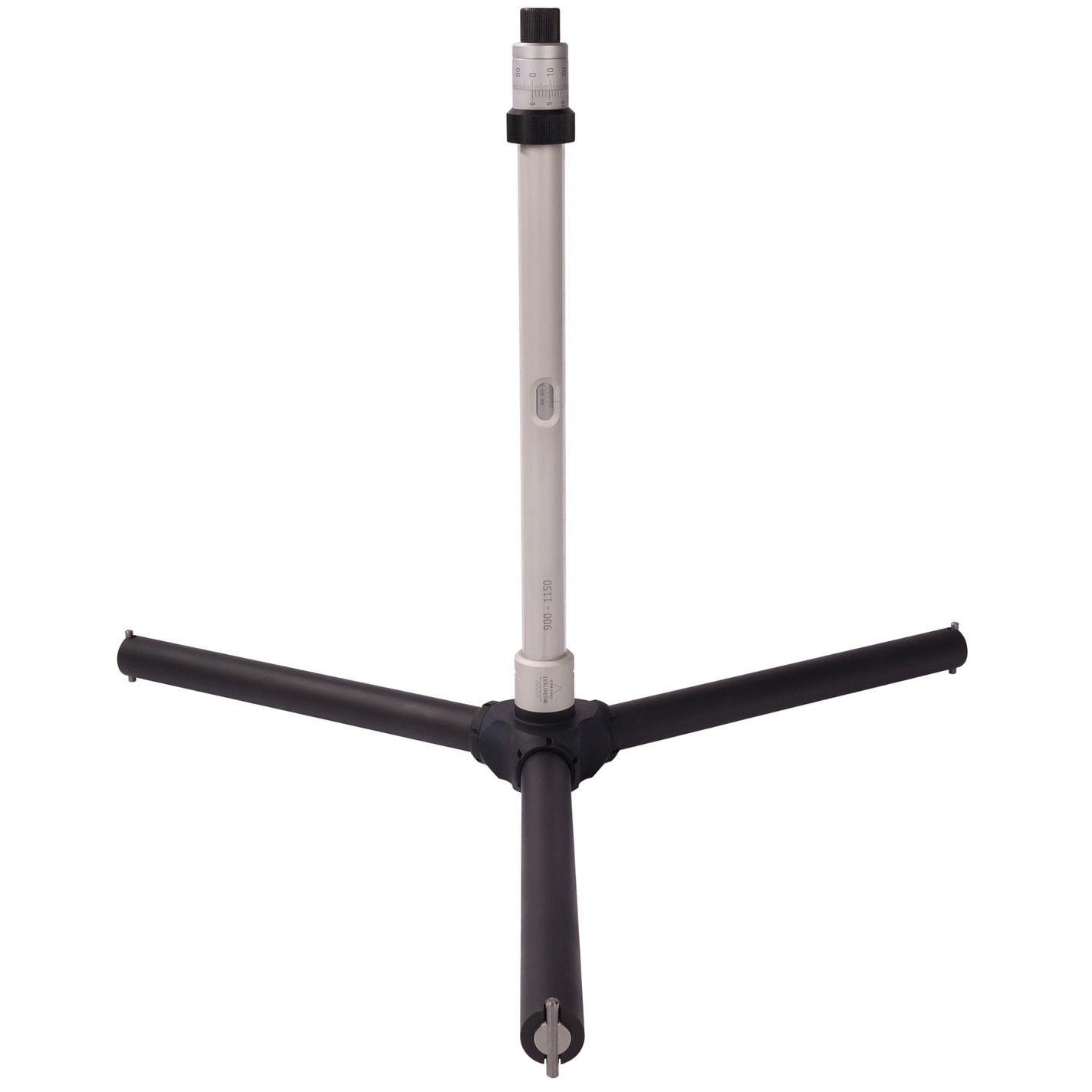

Micromètre
3 touches MICROTEST

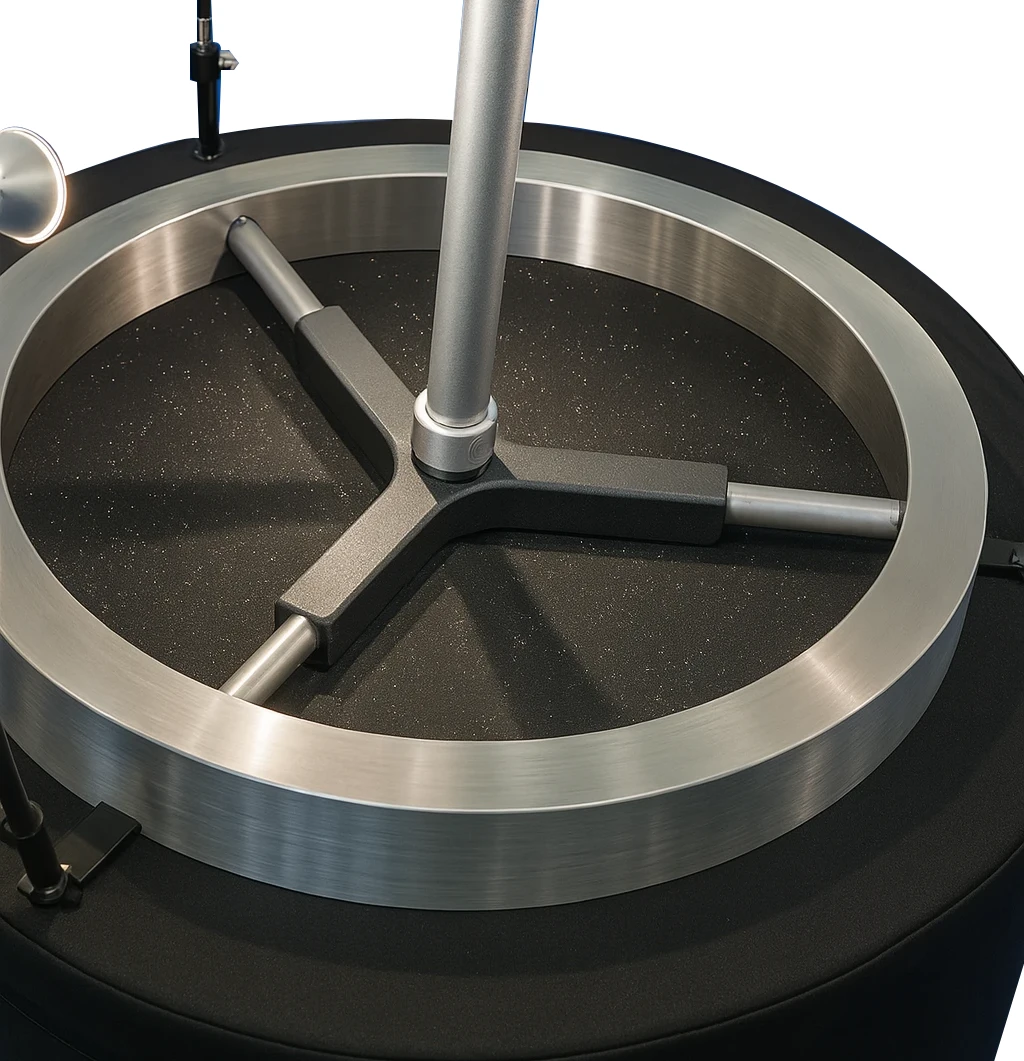

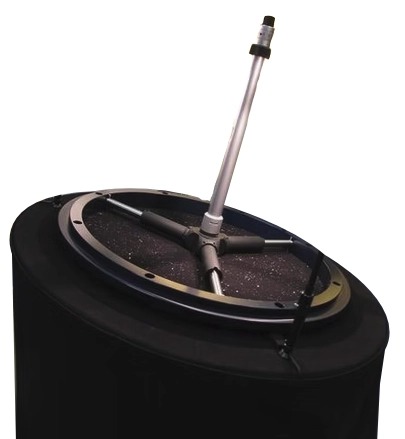

Les micromètres d’intérieur MICROTEST à 3 touches de grande dimension sont spécialement conçus pour le contrôle de diamètres internes de grandes tailles avec une précision et une fiabilité exceptionnelles. Grâce à leur technologie de mesure à trois touches auto-centrantes, ces instruments garantissent des résultats reproductibles et une prise de mesure rapide, même sur des pièces de grande envergure.
La construction robuste et parfaitement équilibrée de ces micromètres permet une utilisation ergonomique, tandis que le mécanisme de mesure garantit une force de palpage constante, essentielle pour une mesure fiable sur de longues portées. Les touches de mesure sont en carbure de tungstène, assurant une excellente longévité et une résistance à l’usure.
Disponibles en plusieurs plages de mesure (généralement à partir de 50 mm jusqu’à plus de 1000 mm), les modèles grande dimension MICROTEST intègrent des rallonges modulables et des bagues de réglage pour une adaptabilité maximale. Ils peuvent être utilisés en atelier comme en laboratoire de métrologie.
Pied à coulisse grande mesure
Bocchi Control

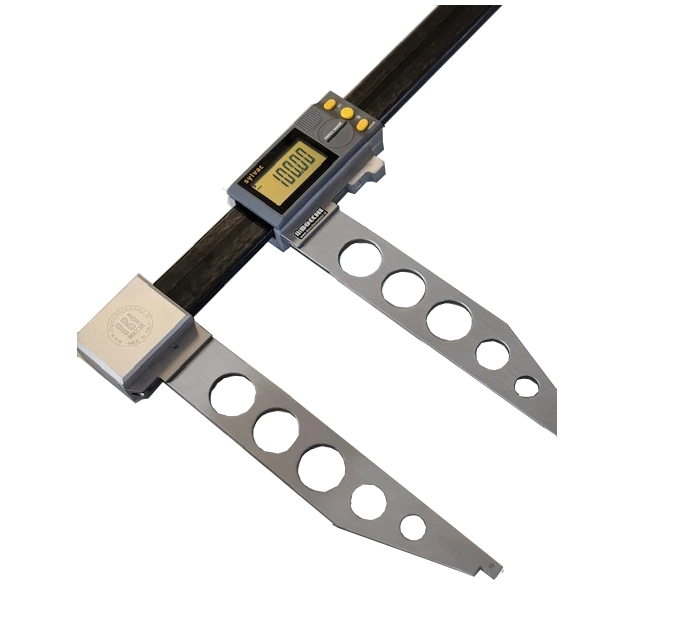

Les pieds à coulisse pour grande mesure sont des instruments de métrologie conçus pour mesurer avec précision de grandes dimensions extérieures, intérieures ou de profondeur, souvent au-delà de 500 mm. Fabriqués en carbone, ils sont à la fois légers et résistants, ce qui facilite leur maniement tout en assurant une excellente stabilité dimensionnelle. Robustes et dotés de longues branches, ils offrent une lecture vernier, digitale ou au comparateur selon les modèles. Idéals pour les pièces industrielles de grand format, ils garantissent une excellente répétabilité et une grande précision sur de longues portées.

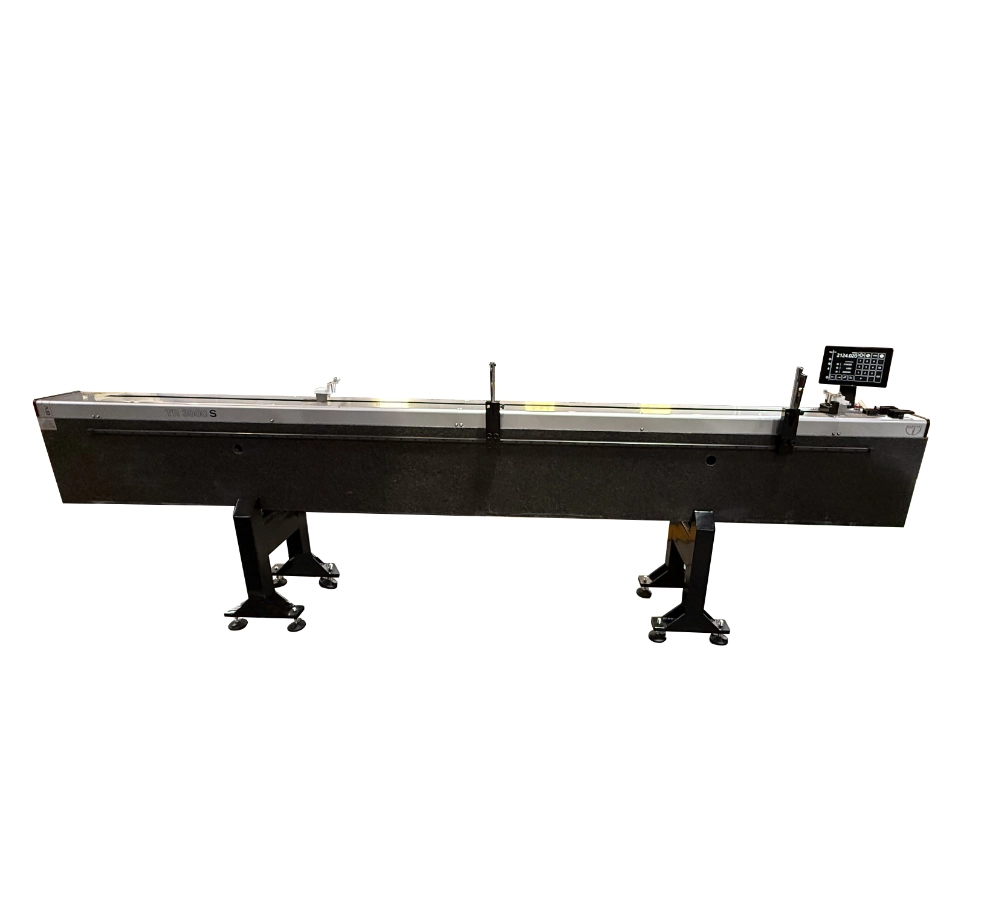

Banc de mesure

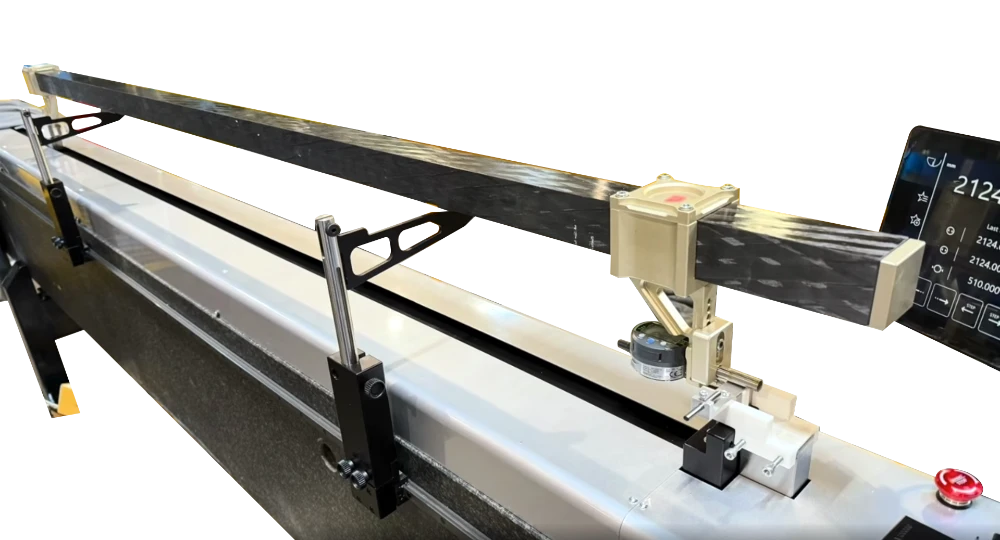

Les bancs de mesure sont des équipements indispensables dans les processus de contrôle qualité, particulièrement en métrologie dimensionnelle. Conçus pour garantir des mesures précises et reproductibles, ils permettent de contrôler efficacement les dimensions de pièces mécaniques, que ce soit en production ou en laboratoire.
Grâce à leur conception robuste et stable, les bancs de mesure offrent une base rigide qui élimine les vibrations et les variations, assurant une excellente fiabilité des résultats. Ils sont souvent associés à des comparateurs, têtes de mesure ou palpeurs multipoints pour la mesure de longueurs, diamètres, profondeurs, concentricités ou battements.
Disponibles en configurations standard ou personnalisées, les bancs de mesure peuvent intégrer des systèmes manuels, semi-automatiques ou entièrement automatisés. Certains modèles sont également compatibles avec des interfaces numériques ou des logiciels d’acquisition de données, facilitant le suivi et la traçabilité des mesures.
Les appareils de grande mesure en métrologie : précision à grande échelle
Dans l’univers de la métrologie dimensionnelle, la mesure de grandes longueurs ou de pièces volumineuses exige des instruments spécifiques, capables d’allier précision, stabilité et robustesse. Ces appareils de grande mesure jouent un rôle essentiel dans des secteurs comme l’aéronautique, l’énergie, la mécanique lourde ou le ferroviaire. Voici un tour d’horizon des principaux équipements utilisés pour la grande dimension, dont le Cordameter, le Varicord, le Cordipar, le Multimar, l’Unimaster TESA, les micromètres grande capacité et les bancs de mesure.
Cordameter
Le Cordameter est un appareil de mesure par fil tendu conçu pour réaliser des mesures extérieures importantes, par exemple entre deux alésages ou entre des points de référence distants. Son principe repose sur un fil métallique tendu entre deux supports, associé à un comparateur ou un capteur. Il garantit une mesure précise sur de longues distances, tout en étant rapide à mettre en œuvre.
Varicord
Le Varicord est une version évoluée et plus modulaire du Cordameter. Il offre une plage de mesure variable, avec des extensions et des accessoires adaptables, permettant de configurer l’appareil selon la géométrie spécifique de la pièce à mesurer. Il est souvent utilisé pour des mesures sur des bâtis ou de grandes structures mécano-soudées.
Cordipar
Le Cordipar est une solution portable et polyvalente de mesure de distances ou de diamètres importants. Il est apprécié pour sa facilité de transport et sa mise en œuvre rapide sur site, notamment dans les ateliers de production ou les interventions sur pièces montées.
Multimar : le système modulaire par excellence
Le Multimar est un système de mesure polyvalent et configurable, particulièrement adapté aux mesures intérieures et extérieures de pièces de grand diamètre. Grâce à ses nombreux bras de mesure et têtes interchangeables, il permet de couvrir un large éventail d’applications : diamètres, entraxes, profondeurs, etc. Le Multimar est souvent choisi pour son adaptabilité et sa précision dans la mesure de pièces complexes ou non standardisées.
Unimaster TESA : le maître-étalon modulaire
L’Unimaster TESA est un instrument de référence pour les mesures extérieures sur de très grandes longueurs, allant de quelques centaines à plusieurs milliers de millimètres. Il repose sur une architecture modulaire avec des rallonges et des têtes de mesure interchangeables. Il est souvent utilisé pour la vérification de calibres, d’outillages ou de pièces cylindriques de grande taille, et peut servir de référence pour l’étalonnage d’autres appareils.
Micromètres grande capacité : la précision pour les grandes dimensions
Les micromètres de grande mesure permettent de contrôler avec une très haute précision des dimensions extérieures importantes, jusqu’à plusieurs centaines de millimètres. Certains modèles sont équipés d’arcs ouverts, de branches en carbone ou d’un système de compensation thermique, pour garantir la stabilité de mesure malgré la taille. Ils sont souvent utilisés pour le contrôle de bagues, de tambours ou d’arbres de grande taille.
Bancs de mesure : la solution de contrôle sur rails

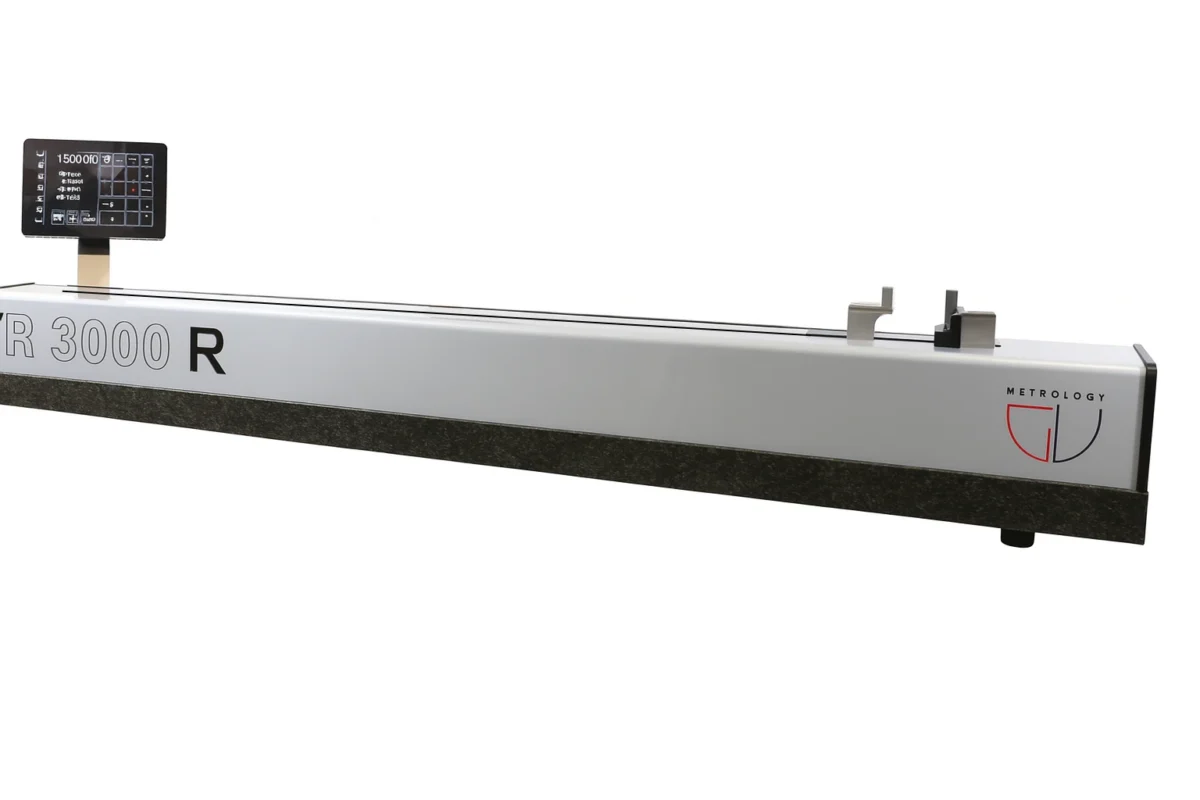

Les bancs de mesure, tels que ceux proposés par GV Métrologie ou d’autres fabricants, sont des équipements fixes conçus pour la mesure longitudinale de grandes pièces : arbres, vérins, vis sans fin, etc. Ils sont souvent composés de rails, de chariots mobiles et de têtes de mesure interchangeables, avec une précision de l’ordre du micron sur plusieurs mètres. Certains modèles peuvent mesurer jusqu’à 3000 mm ou plus, comme le TR 3000. Ces bancs sont idéals pour les applications industrielles nécessitant rigueur et répétabilité.
Conclusion
Les appareils de grande mesure en métrologie représentent un pan essentiel du contrôle qualité dans les industries manipulant des pièces de grande dimension. Du Cordameter au banc de mesure, en passant par le Multimar et l’Unimaster TESA, ces instruments permettent d’obtenir des mesures précises, fiables et traçables, même dans les conditions les plus exigeantes. Choisir le bon outil, c’est garantir la conformité des pièces tout en maîtrisant les tolérances de fabrication.
