MVR 200 / MVR 300

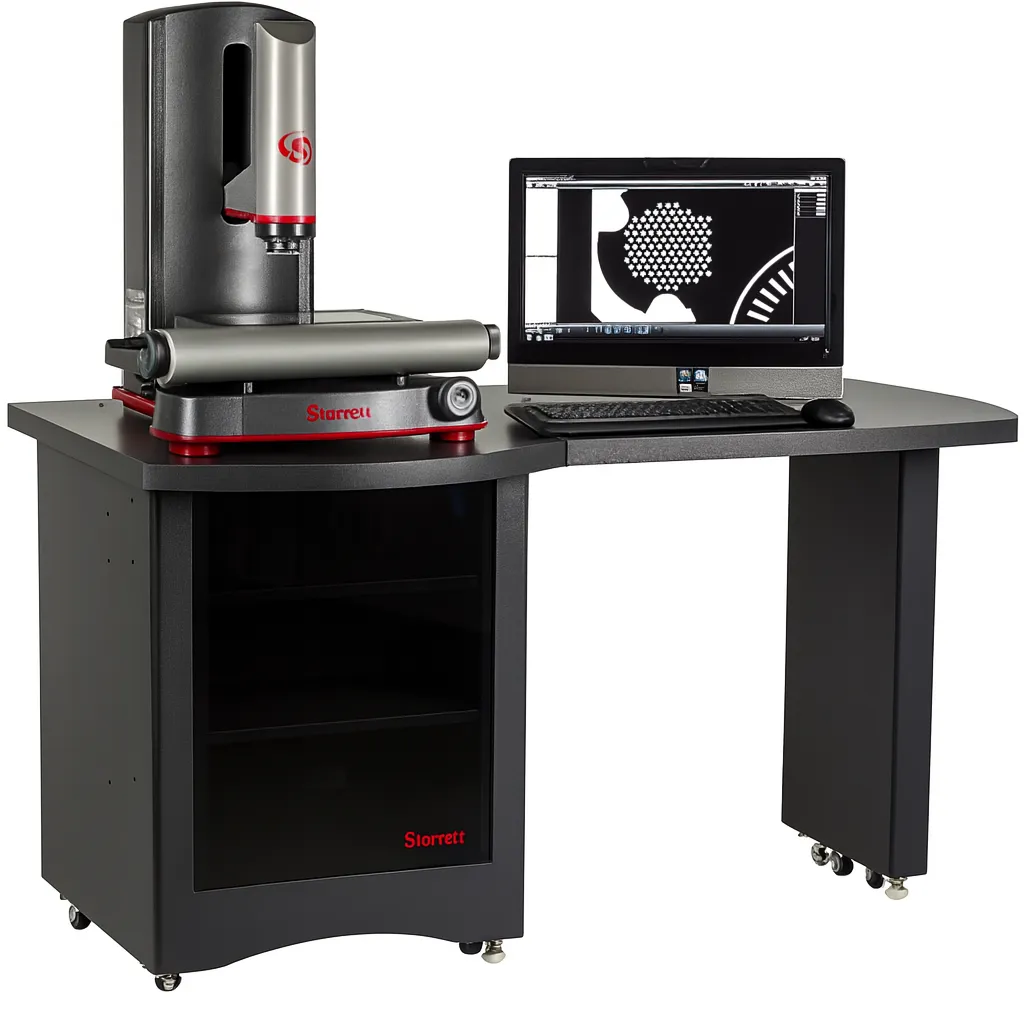

Système de vision manuel MVR 200 / MVR 300

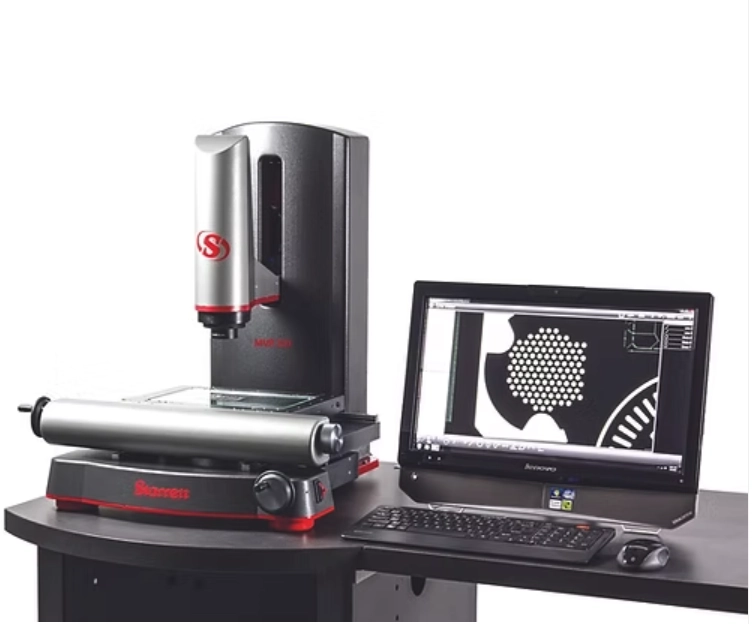

Le Starrett MVR 200 est un système de vision manuel équipé d’une optique à zoom manuel montée en usine, contrairement au MVR200 FOV qui
Les systèmes de métrologie visuelle manuels MVR sont idéaux lorsque des mesures rapides sont nécessaires pour le contrôle qualité. Ils sont disponibles avec une optique zoom dédiée ou une monture à baïonnette à changement rapide qui accepte des optiques zoom interchangeables ou des objectifs télécentriques pour une résolution au micron près. Avec un champ de vision (FOV) maximal de 24 mm et un mouvement de platine parfaitement intégré, la série MVR est capable de mesurer des pièces d’une longueur maximale de 200 mm ou 300 mm pour les modèles MVR 200 et 300, respectivement. L’interface opérateur est le logiciel MetLogix™ M3 qui affiche une image vidéo en direct de la pièce ainsi que des outils géométriques et des lectures numériques. L’image de la pièce peut être redimensionnée à l’aide du zoom et les mesures peuvent être prises en touchant simplement une caractéristique sur l’écran tactile. Les caractéristiques matérielles du MVR comprennent une base en granit pour une stabilité maximale, des guides linéaires de précision pour un mouvement fluide et précis de la platine et un axe Z motorisé avec contrôle de vitesse variable.
Télécharger la fiche produit
Spécifications
- Course Z : 200 mm
- Positionnement manuel X-Y à l’aide de manivelles
- Positionnement motorisé de l’axe Z avec contrôle de vitesse variable
- Logiciel de métrologie MetLogix™ M3
- Détection des contours vidéo (VED)
- Mesures du champ de vision (FOV) intégrées au mouvement de la platine
- Échelles Renishaw pour une résolution de 0,5 μm en X et Y
- Caméra vidéo numérique couleur
- Éclairage collimaté par LED sous la platine
- Éclairage de surface par anneau lumineux LED
- Base en granit
Options
- Objectif zoom dédié ou interchangeable 6,5:1
- Monture à baïonnette à changement rapide pour optiques zoom ou télécentriques interchangeables
- Lentilles auxiliaires pour optiques zoom : 0,5x, 1,5x et 2,0x
- Grossissements interchangeables pour objectifs télécentriques, notamment 0,3x, 0,5x, 0,8x, 1,0x, 2,0x et 4,0x
- Option DXF/FOV pour la comparaison automatique avec des fichiers CAO
- Poste de travail modulaire
- Normes d’étalonnage
- Module logiciel de mesure de filetages
- Fixations de pièces et dispositifs de maintien des pièces
| Paramètres Optiques | Optiques Télécenriques Interchangeables | Modèles MVR-FOV, Zoom Interchangeable 6.5:1 | Modèles MVR Standards, Zoom Dédié 6.5:1 |
|---|---|---|---|
| Grossissement optique sur le CCD | 0.3x / 0.5x / 0.8x / 1.0x / 2.0x / 4.0x | 0.7x à 4.5x | 0.47x à 3.0x |
| Grossissement total sur moniteur | 13x / 22x / 36x / 45x / 89x / 178x | 31x à 200x | 31x à 198x |
| Largeur du champ de vision | 24mm / 14mm / 8.9mm / 7mm / 3.5mm / 1.8mm | 10mm à 1.6mm | 10mm à 1.6mm |
| Hauteur du champ de vision | 19mm / 11mm / 7.4mm / 5.6mm / 3mm / 1.5mm | 8.1mm à 1.2mm | 8.1mm à 1.3mm |
| Distance de travail | 110mm (pour toutes les options) | 88mm | 88mm |
| Capteur CCD de la caméra | 1/1.8″ | 1/1.8″ CCD Array (2MP) | 1/1.8″ CCD Array (2MP) |
| Caractéristiques | MVR200 | MVR300 |
|---|---|---|
| Poids net | 90 kg | 113 kg |
| Poids à l’expédition | 170 kg | 205 kg |
| Course X-Y-Z* | 200 mm x 100 mm x 200 mm | 300 mm x 200 mm x 200 mm |
| Précision X-Y** | 1,9 µm + 5L/1000 | 1,9 µm + 5L/1000 |
| Précision Z** | 2,5 µm + 5L/1000 | 2,5 µm + 5L/1000 |
* La valeur Z est uniquement applicable lorsque l’appareil est configuré avec l’option 3 axes.
** L = Longueur de mesure (en mm).
| Interface opérateur | PC tout-en-un avec logiciel M3 DXF/FOV |
|---|---|
| Moniteur et PC couleur tactile de 60 cm | Oui |
| Système d’exploitation basé sur Windows® | Oui |
| Connectivité réseau Wi-Fi | Oui |
| Détection des bords par vidéo | Oui |
| Constructions géométriques 2D + mesure de hauteur | Oui |
| Mesures FOV intégrées au mouvement de la platine X-Y | Oui |
| Importation et exportation de fichiers CAO | Oui |
| Comparaison automatique des mesures avec des fichiers CAO** | Oui |
| Mesures X-Y-Z* | Oui |
| Développeur du logiciel | MetLogix™ |
* Les mesures X-Y-Z sont uniquement disponibles avec l’option 3 axes.
** Fonction disponible uniquement avec le module M3 Digital Comparator dans les modèles FOV.
