TAMPON LISSE
BMESURE propose une large gamme de tampons lisses GO / NO-GO, disponibles en version simple ou double. Conçus pour le contrôle rapide et fiable des alésages, ces instruments permettent de vérifier la conformité dimensionnelle des pièces selon les tolérances imposées. Idéals pour les ateliers, les services qualité et les laboratoires de métrologie, nos tampons assurent un contrôle précis, durable et conforme aux normes en vigueur.

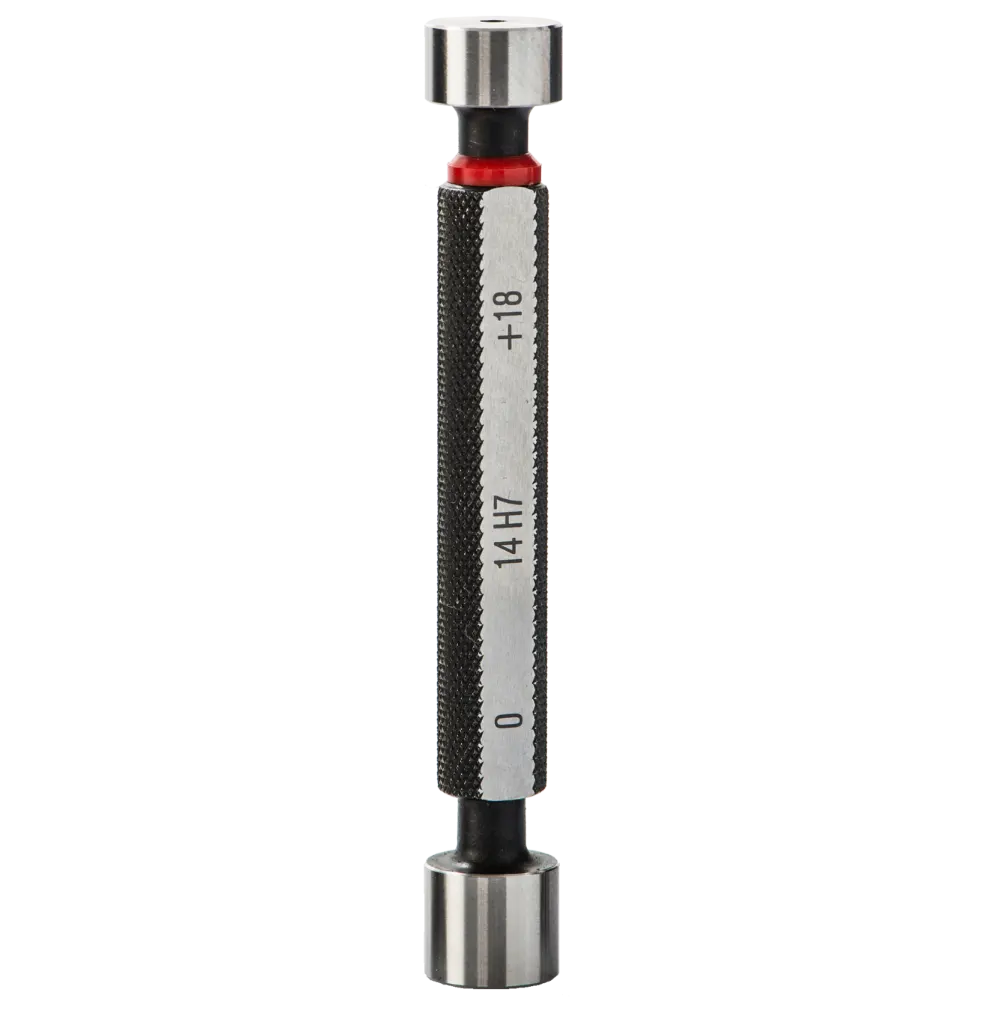

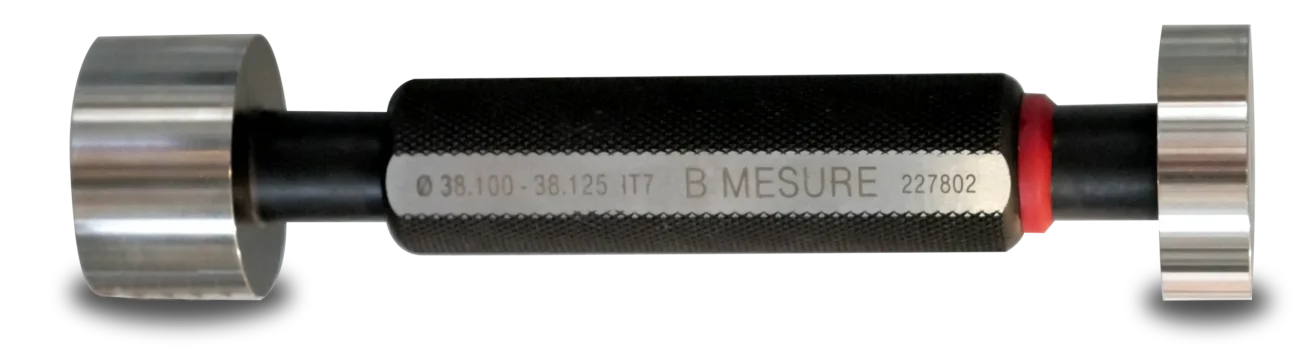

TAMPON LISSE DOUBLE
Conçus pour combiner efficacité et gain de temps.
Dotés d’une extrémité GO et d’une extrémité NO-GO sur un même manche, ils permettent un contrôle dimensionnel rapide et pratique des alésages

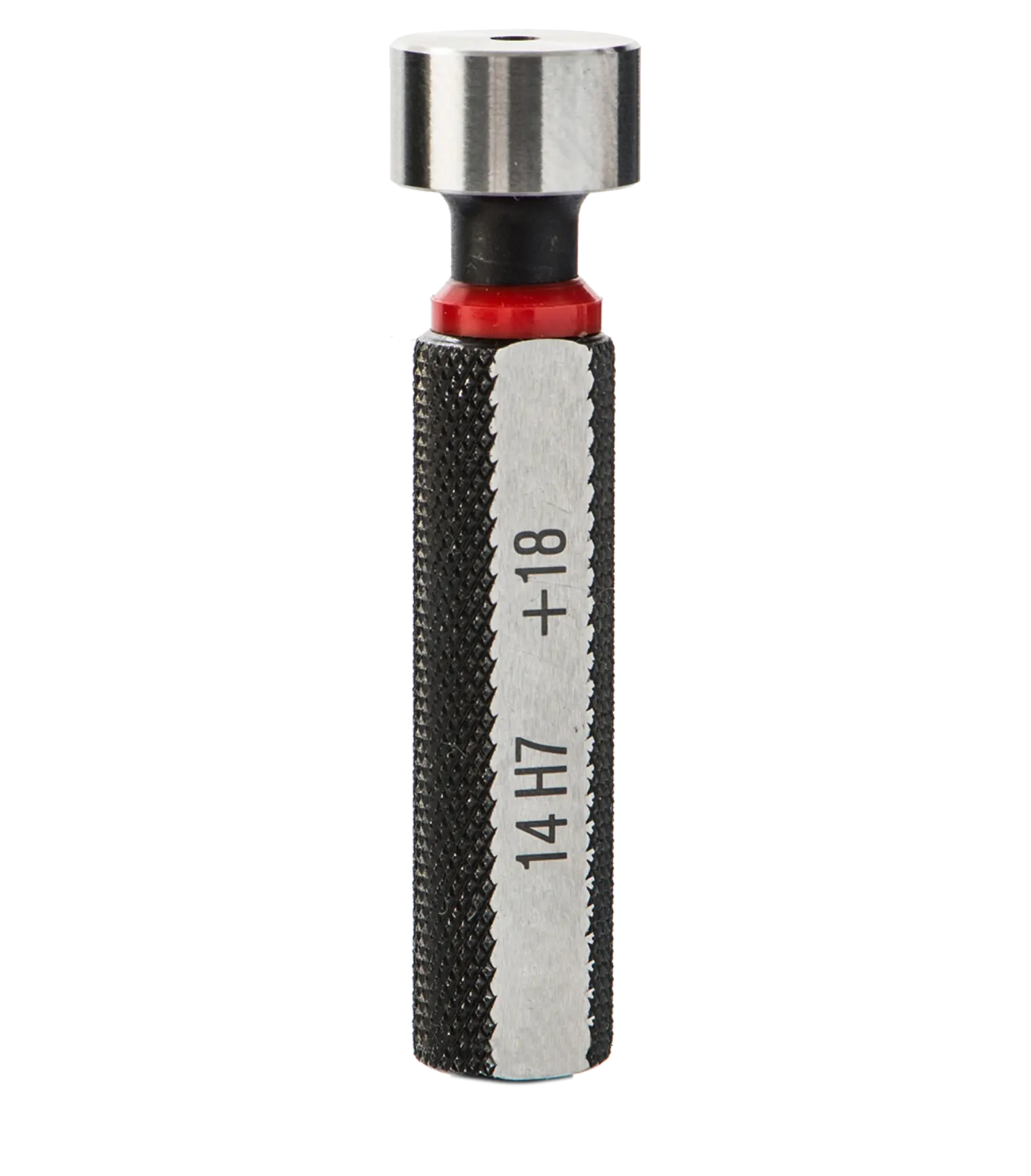

TAMPON LISSE SIMPLE
Spécialement conçus pour les contrôles de tolérance unilatéraux, ces tampons sont parfaits pour les applications nécessitant une vérification rapide d’un seul seuil de tolérance.
Caractéristiques Tampons lisses doubles
Définition : Un tampon lisse double est un calibre combiné avec deux extrémités : une GO (entre) et une NO-GO (entre pas).
Caractéristiques techniques :
- Forme : Cylindre double tête, avec un côté GO et un côté NO-GO.
- Fonction : Vérification rapide des deux limites de tolérance d’un alésage ou trou.
- Matériaux : Acier trempé de précision ou carbure pour usage intensif.
- Finition : Rectification fine, surface polie miroir.
- Tolérances : Conforme aux normes ISO / DIN, selon la classe de tolérance (par ex. IT6 à IT11).
- Repérage :
- GO : extrémité plus longue ou repérée en vert
- NO-GO : extrémité plus courte ou repérée en rouge
- Manche central : Ergonomique, avec ou sans butée, parfois moleté pour meilleure prise.
- Plages de mesure standards : Ø 0,5 mm à 200 mm
- Personnalisations possibles : Gravure laser, numéro de série, revêtement anticorrosion.
Caractéristiques Tampons lisses simples
Définition : Un tampon lisse simple est un calibre cylindrique utilisé pour vérifier une seule limite de tolérance (généralement GO ou NO-GO).
Caractéristiques techniques :
- Forme : Cylindrique, avec une seule extrémité de mesure.
- Fonction : Contrôle soit du Ø minimal (GO) soit du Ø maximal (NO-GO).
- Matériaux : Acier trempé ou carbure de tungstène.
- Finition : Surface rectifiée et polie.
- Tolérances : Respecte les normes ISO / DIN
- Repérage :
- GO : marquage ou anneau vert
- NO-GO : marquage ou anneau rouge
- Plages de mesure standards : De Ø 0,2 mm à 250 mm (selon fabricant)
- Montage : Généralement monté sur un manche ergonomique ou livrés sous forme de broches à fixer.
Tampons lisses simples et doubles : des outils indispensables pour le contrôle dimensionnel
Dans les domaines de la métrologie, de la fabrication mécanique ou encore du contrôle qualité, le respect des tolérances dimensionnelles est essentiel pour garantir la conformité des pièces produites. Parmi les instruments de contrôle les plus couramment utilisés, les tampons lisses simples et doubles tiennent une place de choix. Simples d’utilisation, robustes et précis, ils permettent une vérification rapide et fiable des alésages. Mais quelles sont leurs différences, leurs avantages et comment bien les choisir ? On vous explique tout.
Qu’est-ce qu’un tampon lisse ?
Un tampon lisse est un instrument de contrôle dimensionnel utilisé pour vérifier le diamètre intérieur (alésage) d’une pièce mécanique. Il est généralement en acier trempé et rectifié avec une très grande précision. Contrairement aux appareils de mesure classiques, les tampons ne donnent pas une valeur chiffrée mais permettent un contrôle par comparaison : soit la pièce est conforme, soit elle ne l’est pas.
Les deux types de tampons : simple et double
1. Tampon lisse simple
Le tampon simple ne comporte qu’un seul extrémité de contrôle : soit le côté GO (entre), soit le côté NO-GO (entre pas). Il est souvent utilisé lorsqu’un seul seuil de tolérance doit être vérifié. Cela peut concerner un contrôle d’entrée, un réglage de production ou une opération de maintenance rapide.
Avantages :
- Idéal pour un contrôle rapide et ponctuel
- Moins encombrant, plus léger
- Coût généralement plus bas
2. Tampon lisse double
Le tampon double, ou tampon GO/NO-GO, est doté de deux extrémités :
- Une extrémité GO (souvent cylindrique) qui doit entrer dans l’alésage
- Une extrémité NO-GO (souvent trapézoïdale ou marquée) qui ne doit pas entrer
Ce type de tampon permet une vérification complète de la tolérance (minimum et maximum admissibles) en un seul outil.
Avantages :
- Gain de temps : un seul outil pour deux vérifications
- Meilleure sécurité de contrôle
- Moins de risques d’erreurs humaines
Dans quels cas utiliser l’un ou l’autre ?
- Utilisez un tampon simple si vous ne souhaitez contrôler qu’une seule valeur (par exemple uniquement le diamètre minimum admissible).
- Préférez un tampon double pour un contrôle complet de la tolérance dans un environnement de production ou de contrôle qualité.
Des instruments conformes aux normes
Les tampons lisses simples et doubles sont fabriqués selon des normes strictes (telles que ISO, DIN ou NF) et disponibles dans différentes classes de tolérance (IT6, IT7, etc.), pour s’adapter à chaque exigence de précision.
Conclusion
Indispensables dans tout atelier de mécanique ou laboratoire de métrologie, les tampons lisses simples et doubles assurent un contrôle fiable et rapide des alésages. Le choix entre un modèle simple ou double dépend avant tout de vos besoins en matière de contrôle, de la fréquence d’utilisation et du type de tolérances à vérifier. Chez Bmesure, nous vous proposons une large gamme de tampons lisses de haute qualité, adaptés à tous les besoins industriels.
