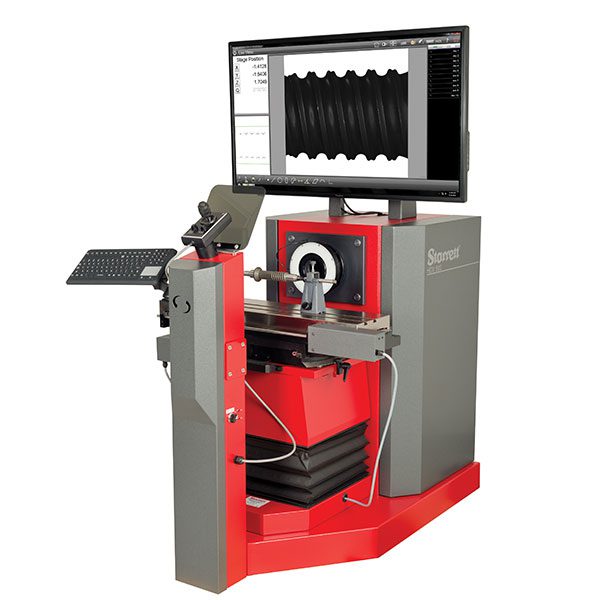

Starrett HDV500

Combine les meilleures caractéristiques d’un grand projecteur à profil horizontal et d’un système de métrologie par vision.

Combine les meilleures caractéristiques d’un grand projecteur à profil horizontal et d’un système de métrologie par vision

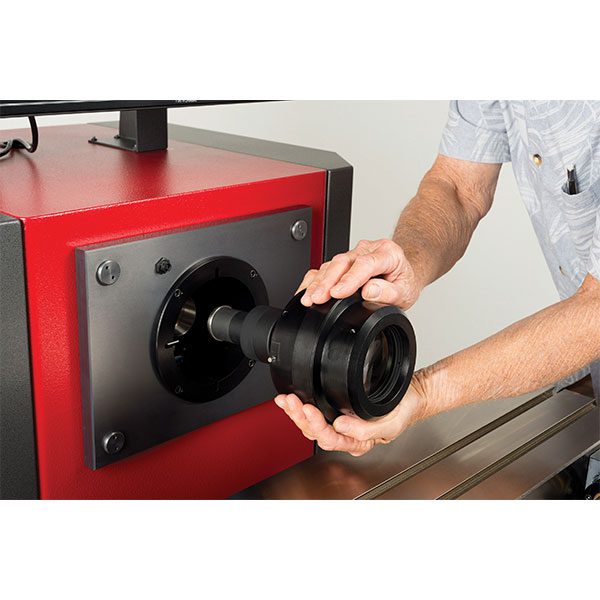

Comme les HDV300 et HDV400, le HDV500 est centré sur un système de montage à objectif interchangeable de conception unique, associé à une caméra vidéo numérique couleur haute résolution. Disponible avec un choix d’objectifs télécentriques, le HDV500 offre une grande flexibilité pour l’inspection des composants industriels.

Avec une capacité de charge de 150 kg sur la table de travail et une course de 500 mm x 200 mm, le HDV500 est un projecteur de profil extrêmement robuste. Ce modèle sur pied fonctionne avec le logiciel de métrologie MetLogix M3, ce qui facilite plus que jamais l’importation de fichiers CAO DXF et le développement de « jauges de profil Go-No-Go » en 2D directement à partir de fichiers CAO. La détection des bords vidéo permet également une interaction en temps réel entre le fichier importé et l’image vidéo actuelle, pour une plus grande précision d’inspection.

demander un devis

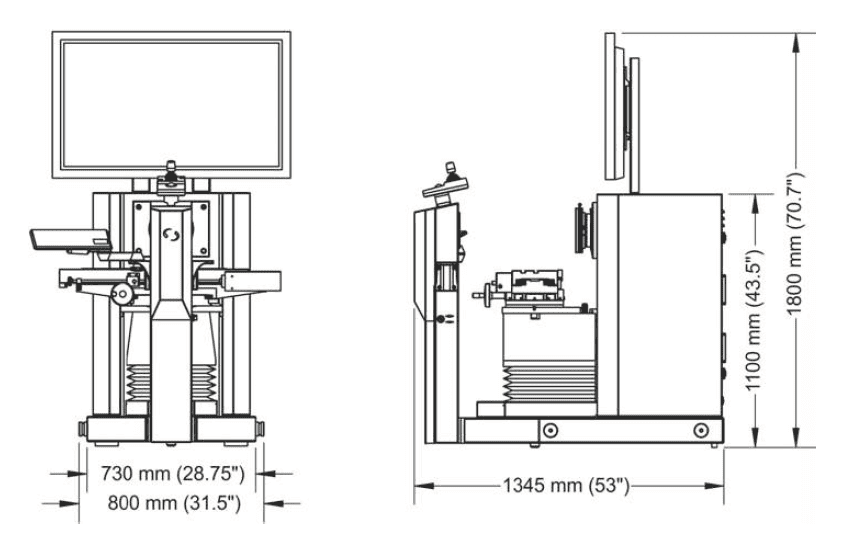

Modèle	Starrett HDV500
Charge supportée	150kg MAX
Poids net	600kg
Poids à l’expédition	635kg
Déplacement X-Y	500mm x 200mm
Précision X-Y	E2=3.0um + L/33

Spécifications

Pourquoi choisir Starrett HDV300 ?

– Construction en acier avec plaque d’outillage nickelée
– Plateau supérieur de la table de travail 540 mm x 130 mm
– Commandes CNC
– Capacité de charge maximale de 150 kg
– Course de mise au point de 75 mm
– Réglage de l’angle de l’hélix avec échelle Vernier de ±15°.
– Positionnement X-Y et de la mise au point par joystick et positionnement par trackball
– Échelles en verre Heidenhain pour une résolution X et Y de 0,5μm
– Éclairage LED pour l’éclairage des surfaces et des profils
– Caméra vidéo numérique noir et blanc de 5 méga-pixels (2448 x 2058 pixels)
– Modèle sur pied

Accessoires

– 3 objectifs télécentriques interchangeables pour des champs de vision comprenant 34,7 mm x 29 mm, 53,8 mm x 45 mm et 76,5 mm x 64 mm.
– Logiciel MetLogix™Profile Fitting et Thread Measurement
– Gamme étendue d’accessoires, de dispositifs de maintien et de normes d’étalonnage.
– Table à indexation rotative APT60, 120 ou 200

Paramètre	lentille	lentille	lentille
Grossissement optique	0.11x	0.16x	0.24x
Grossissement sur un écran de 1070cm (42″)	6.5x	9.3x	14.7x
Largeur du champ de vision	76.5mm	53.8mm	34.7mm
Hauteur du champ de vision	64mm	45mm	29mm
Distance de travail	228mm	159mm	150mm
